Дали претпоставувате дека еден заштитен уред за напојување со наизменична струја ја покрива целата ваша зграда?

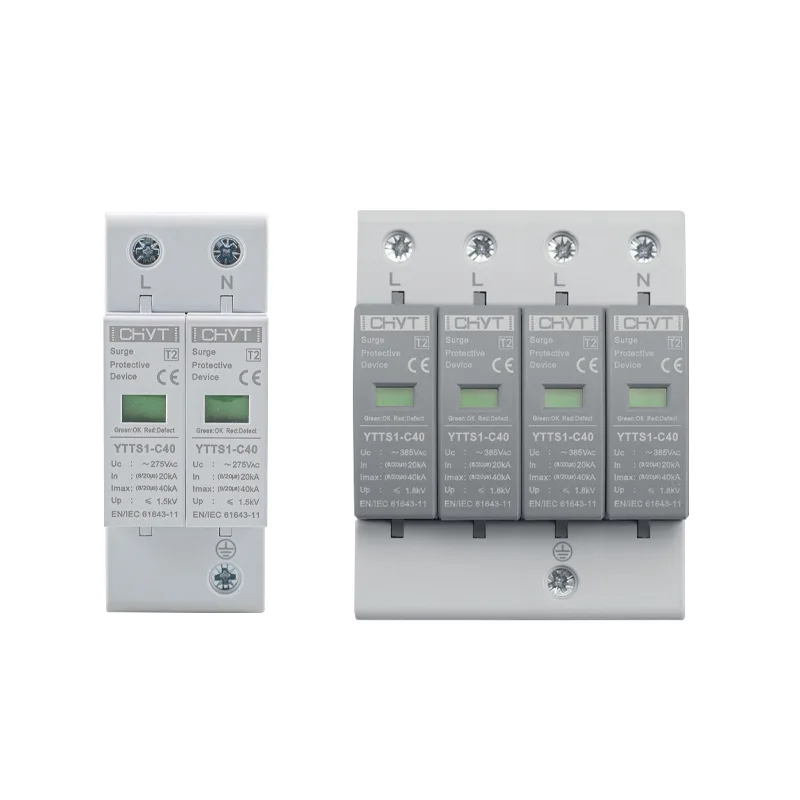

CHYTЗаштитен уред од наизменична струјаапликациите покажуваат зошто една заштитна точка можеби не е доволна за зграда на повеќе нивоа.

Напливот не влегува учтиво во зграда низ една однапред одредена врата. Молња, префрлување на комунални услуги, палење и запирање на моторот или дефекти на локалната електроенергетска мрежа може да доведат до минлив пренапон на различни точки во електричната инсталација. Штом напливот ќе влезе во зградата, самата жици може да стане дел од проблемот, носејќи го минливото кон чувствителна опрема.

Тоа покренува практично прашање за планирање на електричниот систем: Дали еден заштитен уред од напојување со наизменична струја навистина може да заштити цела зграда?

Во мала инсталација со кратки кабли и ограничена опрема, еден стратешки поставен уред може да обезбеди корисна заштита. Меѓутоа, во поголема зграда, потпирањето на една заштитна точка може да ги остави изложени низводните кола.

Зошто една заштитна точка можеби не е доволна

Заштитата од пренапони работи со пренасочување на прекумерниот минлив напон подалеку од опремата и кон системот за заземјување. Колку е поблиску заштитниот уред до опремата што се заштитува, толку е полесно да се контролира напонот што допира до таа опрема.

Ова станува покомплицирано како што зградата станува поголема.

Размислете за трикатна комерцијална зграда. Главната дистрибутивна табла може да се наоѓа на приземје, додека компјутерите, контролорите за климатизација, системи за осветлување, комуникациска опрема и други електронски оптоварувања се распоредени на неколку ката. Уредот за заштита од пренапони инсталиран само на главниот дојдовен панел не може автоматски да го елиминира секое минливо низ целата електрична мрежа.

Должината на кабелот е важна затоа што напонот сè уште може да се развие долж проводниците за време на брз минлив период. Затоа, на уред кој добро функционира на сервисниот влез може да му треба поддршка од дополнителни заштитни точки подалеку низводно.

Ова е една од причините зошто заштитата од пренапони е подобро сфатена како систем наместо како единствена компонента.

Каде може да патува минливиот пренапон

Не секој бран има исто потекло или пат. Директен молња е само една можност. Секојдневното електрично префрлување може да создаде и минливи услови.

Вообичаени извори вклучуваат:

Преоден може да се движи од главниот дистрибутивен систем во кола на разгранување. Ако осетливата опрема се наоѓа на одредено растојание од примарната заштитна точка, може да биде соодветна дополнителна заштита.

Следниот поедноставен приказ помага да се објасни разликата:

Точниот распоред зависи од електричниот дизајн, системот за заземјување, чувствителноста на опремата и применливите барања за инсталација.

Растојанието помеѓу панелите е важно

Еден од најлесните детали што треба да се занемарат е физичкото растојание помеѓу заштитните уреди и товарите.

Замислете голема зграда со главниот електричен панел во еден дел и контролен кабинет за автоматизација во друг. Дури и ако и двете се поврзани на истиот електричен систем, тие не се електрично идентични за време на многу брз минлив период.

Подолгите проводници воведуваат импеданса. За време на настан на пренапон, ова може да придонесе за разлика во напонот помеѓу точката каде што е инсталирана заштитата и точката каде што е поврзана опремата.

Ова не значи дека секој штекер бара свој заштитен уред. Наместо тоа, стратегијата за заштита треба да ја следи структурата на електродистрибутивниот систем.

За тимовите за набавки и инженерството, ова е важна разлика. Прашањето не треба едноставно да биде: „Колку уреди за заштита од пренапони се потребни? Подобро прашање е: „Каде се точките во кои минливата енергија може да влезе, да патува и да достигне чувствителни товари?

Координацијата е поважна од едноставното додавање уреди

Инсталирањето на повеќе уреди за заштита од пренапони не создава автоматски подобар систем.

Уредите инсталирани на различни нивоа на дистрибуција треба да работат заедно. Нивните карактеристики, способноста за празнење, нивото на напонска заштита и распоредот на инсталацијата треба да се сметаат како дел од целосниот електричен систем.

Лошата координација може да ја намали ефективноста на целокупниот аранжман. Спротивно на тоа, соодветно поставените заштитни фази може да ја поделат задачата помеѓу главната дистрибутивна точка и низводните кола.

Заеднички пристап е да се воспостават различни нивоа на заштита:

Примарна заштита

Дојдовната електрична услуга е првата важна точка што треба да се земе предвид. Заштитата овде се однесува на значителна минлива енергија што влегува од надворешната мрежа за напојување.

Заштита на секундарна дистрибуција

Кога зградата има посебни дистрибутивни панели, може да се разгледа дополнителна заштита. Ова е особено важно кога каблите се релативно долги или кога низводните кола содржат чувствителна електрична опрема.

Заштита на локалната опрема

Високо чувствителните системи може да бараат заштита поблиску до самата опрема. Примерите може да вклучуваат електронски контролни системи, комуникациска опрема, уреди за следење и друга опрема што може да биде засегната од минлив пренапон.

Целта не е да се постави заштита насекаде. Тоа е важно да се спречи напливот да најде незаштитен пат до опремата.

Што треба да се провери пред да се избереЗаштитен уред за наизменична струја?

Самата зграда обезбедува многу индиции потребни за планирање на заштитата.

Корисен преглед треба да ја вклучи конфигурацијата на електричниот систем, номиналниот напон, распоредот на заземјувањето, опкружувањето на очекуваниот пренапон, структурата на дистрибуцијата и видовите поврзани оптоварувања.

Исто така, вреди да се идентификува дали колата се протегаат на отворено или се поврзуваат со опрема лоцирана во изложени области. Ваквите врски може значително да го променат профилот на ризик.

Клучните прашања вклучуваат:

Овие проверки се генерално покорисни од изборот на уред само врз основа на номинален напон или физички изглед.

Што е со зградите со системи за соларна енергија?

Ситуацијата станува поинтересна кога на зградата ќе се приклучи фотоволтаична опрема.

Соларните инсталации можат да воведат дополнителни електрични патишта помеѓу надворешната опрема и внатрешните дистрибутивни системи. ФВ низите, инвертерите, DC жиците и излезните кола со наизменична струја можат да станат дел од севкупната дискусија за заштита.

Ова е особено важно за зградите со соларни инсталации на покривот бидејќи PV опремата е физички поблиску до надворешната изложеност додека генерираната енергија на крајот се поврзува со електричната инфраструктура на зградата.

Затоа, треба да се земе предвид заштитата од наизменична струја заедно со поширокиот аранжман за заштита на PV. Прекинувачите за еднонасочна струја, прекинувачите за изолатор на еднонасочна струја, заштитните уреди за DC пренапони и другите фотоволтаични компоненти за заштита се однесуваат на различни делови од системот и не треба да се третираат како заменливи.

За зграда опремена со соларна енергија, прегледувањето само на главниот панел за наизменична струја може да обезбеди нецелосна слика.

Претпоставка „Еден уред за сè“.

Привлечноста на еден уред е разбирлива. Изгледа поедноставно, зазема помалку простор и може да го намали бројот на компоненти што треба да се координираат.

Но, електричната едноставност на хартија не секогаш е еднаква на соодветната заштита на теренот.

Компактна зграда со кратка и јасна дистрибутивна патека може да има многу различни барања од фабрички, канцелариски комплекс, магацин или повеќекатница со неколку дистрибутивни табли.

Затоа, вистинското прашање не е дали еден уред може да заштити зграда под идеални услови. Покорисното прашање е дали инсталацијата обезбедува доволна заштита на локациите каде реално може да се појави минлива енергија.

Оваа промена во перспективата може да спречи инаку разумниот план за заштита да стане премногу зависен од една заштитна точка.

Инсталирањето сè уште е важно

Дури и правилно избраната компонента за заштита од пренапони може да работи лошо ако инсталацијата не се постапува правилно.

Проводниците за поврзување треба да се одржуваат соодветно кратки и распоредени во согласност со важечките барања за инсталација. Заземјувањето и поврзувањето се подеднакво важни бидејќи на струјата на пренапони и треба контролирана патека подалеку од заштитената опрема.

Уредот, исто така, треба да се инсталира на локација соодветна на неговата електрична функција и да се координира со заштита од прекуводна струја каде што е потребно.

Овие детали лесно се занемаруваат при изборот на компоненти бидејќи не се појавуваат на етикетата на производот. Сепак, тие можат да имаат директен ефект врз перформансите на заштитата во реалниот свет.

Поради оваа причина, спецификациите треба да се прегледаат заедно со електричниот дизајн наместо да се третира заштитниот уред од пренапони како изолиран додаток.

Практичен начин за прегледување на заштитата на зградите

За тимовите за набавки и електричните планери, едноставен преглед во три чекори може да го направи процесот појасен.

Прво, мапирајте ја дистрибуцијата на енергија. Идентификувајте го влезното снабдување, главните панели, под-панели и главната опрема.

Второ, идентификувајте ги точките на изложеност. Побарајте надворешни врски, долги кабли, изложеност на молњи и опрема со ограничена толеранција за преоден напон.

Трето, проценете ја координацијата за заштита. Определете дали заштитата на сервисниот влез е доволна или дали се потребни дополнителни фази низводно.

Овој пристап исто така го олеснува споредувањето на различни спецификации без да се фокусира само на цената или на еден електричен параметар.

Завршно готово

Зградата не мора да има една единствена „влезна точка“. Преодниот пренапон може да се движи низ различни делови на електрична инсталација, а ефективноста на заштитата зависи од локацијата, жиците, заземјувањето, чувствителноста на опремата и координацијата.

За мал и едноставен електричен систем, еден стратешки инсталиран заштитен уред може да биде соодветен. Поголемите или посложените инсталации често бараат слоевит пристап во кој заштитата е поставена според структурата и ризикот на електричната мрежа.

При преглед на анЗаштитен уред од наизменична струја, затоа најважното прашање не е само колку е моќен уредот, туку каде е инсталиран и кој дел од електричниот систем се очекува да го заштити. За фотоволтаични инсталации, оваа проценка треба да го вклучи и односот помеѓу заштитата со наизменична и еднонасочна струја.

Со својот асортиман на производи што ги покриваат компонентите за заштита на наизменична струја и еднонасочна струја, вклучително и заштитниот уред од наизменична струја, прекинувачите за еднонасочна струја, заштитните уреди за DC пренапони, прекинувачите за DC изолатори, осигурувачите за еднонасочна струја и кутиите за соларни комбинирани, Zhejiang Dabo Electric Co., Ltd.
