Методи за поврзување на 1P/2P/3P/4P DC прекинувачи во системи за напојување на UPS-от

Во конфигурацијата на системите за напојување на UPS-от, прекинувачите со еднонасочна струја ги извршуваат двојните функции на изолација и заштита од прекумерна струја за кола на батериите. Различни типови напојувања на UPS-от одговараат на различни номинални напони и струи на батериите, со што е потребно прилагодување на прекинувачите за еднонасочна струја со различен број на полови. Оваа статија детално ќе ги објасни различните методи за поврзување на 1P/2P/3P/4P DC прекинувачите кои се применуваат во UPS системите.

1. Прекинувачите имаат стандардни параметри вклучувајќи номинален напон и номинална струја (за типови 1P). Кога овие параметри не ги исполнуваат барањата за напон и струја на батеријата, работниот напон и струја може да се зголемат со додавање на бројот на столбови на прекинувачот и усвојување конфигурации за сериско-паралелно поврзување. Поточно, сериското поврзување го зголемува напонот додека паралелното поврзување ја зголемува струјата.Еве како пример земаме номинален напон од 250 V.

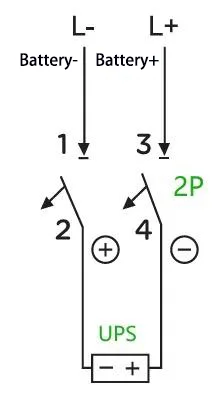

А:На пример: За UPS-от со капацитет од 40 kVA и номинална низа на батерии од 32 ќелии (изедначување на напонот на полнење: 14 V × 32 = 448 V; има и батерии со напон на полнење од само 13,6 V, што овде се користи само за илустрација), максималната работна струја се пресметува како kVA × 4 0. 90% ÷ 10 V ÷ 32 = 139 А (претпоставувајќи фактор на моќност од 1,0, ефикасност од 90%, и исклучен напон од 10 V по ќелија). Во овој случај, доволен е прекинувач од 2P 500 V 200 A. Методот на поврзување е како што следува:

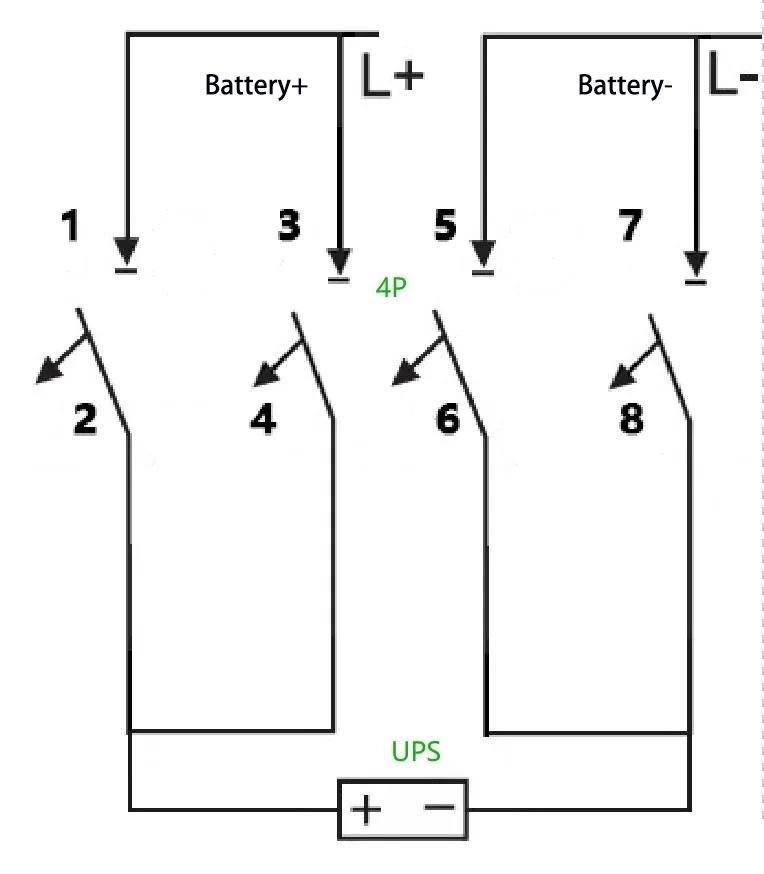

Б:Што ако наместо тоа се користи прекинувач од 2P 500 V 100 A? Ова барање може да се исполни со 4P струјното коло прекинато - конкретно, со паралелизирање на две групи 2P прекинувачи за да се подобри капацитетот за носење струја. Методот на поврзување е како што следува:

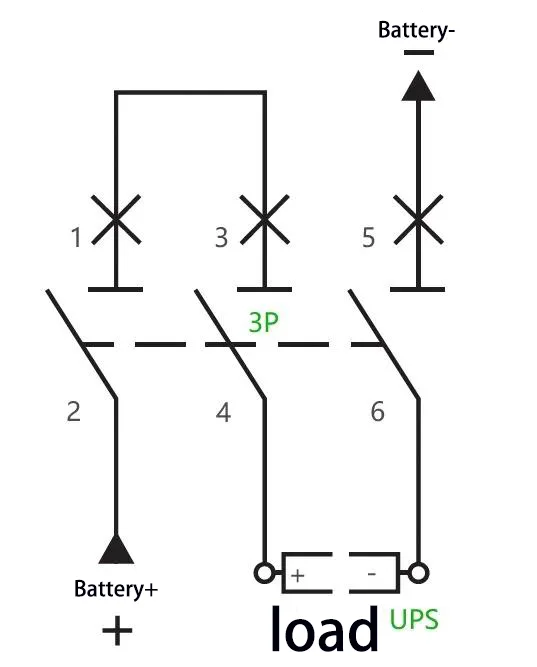

В:На пример: За UPS-от со капацитет од 40 kVA и номинална низа на батерии од 40 ќелии (изедначувачки напон на полнење: 14 V × 40 = 560 V), максималната работна струја се пресметува како 40 kVA × 1,0 ÷ 90% ÷ 10 V ÷ 40 A3 A1 = 1. може да се усвои, со два од неговите полови поврзани во серија. Методот на поврзување е како што следува:

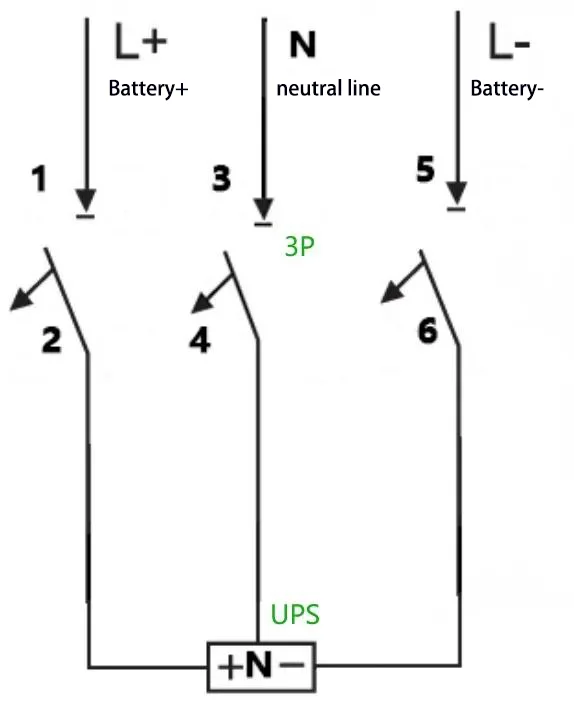

Д:На пример: за UPS-от со капацитет од 40 kVA, номинална батерија од 32 ќелии и поврзување со неутрална жица (изедначувачки напон на полнење: 14 V × 32 = 448 V, т.е., ±224 V), максималната работна струја се пресметува како 40 kVA × 1,0 %÷ 3 90 A. Може да се усвои прекинувач 3P 500 V 200 A, а методот на поврзување е како што следува:

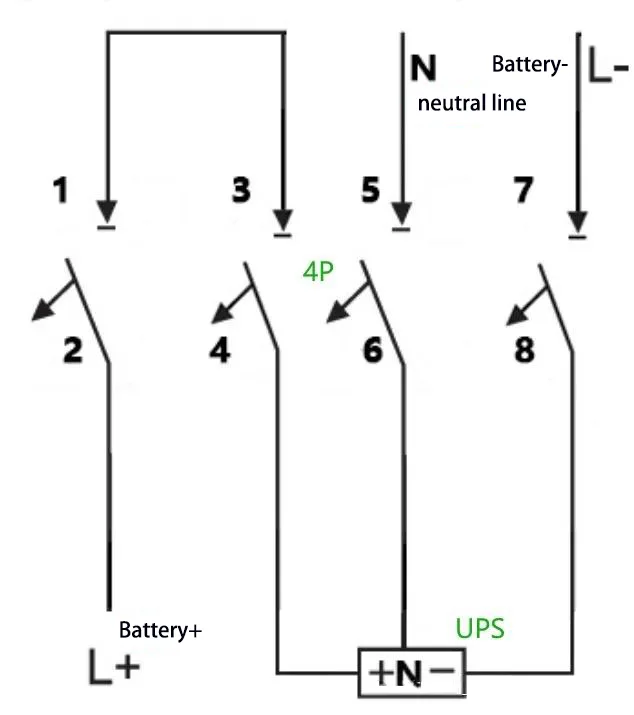

Е:На пример: За UPS-от со капацитет од 40 kVA, номинална батерија од 40 ќелии и поврзување со неутрална жица (изедначувачки напон на полнење: 14 V × 40 = 560 V, т.е., ±280 V), максималната работна струја се пресметува како 40 kVA × 1,0 %÷1 ÷1 × 1,0% ÷10 A. Може да се усвои прекинувач 4P 750 V 150, со два од неговите полови поврзани во серија. Методот на поврзување е како што следува:
