Анализа на дефекти и ракување со фотоволтаична комбинирана кутија

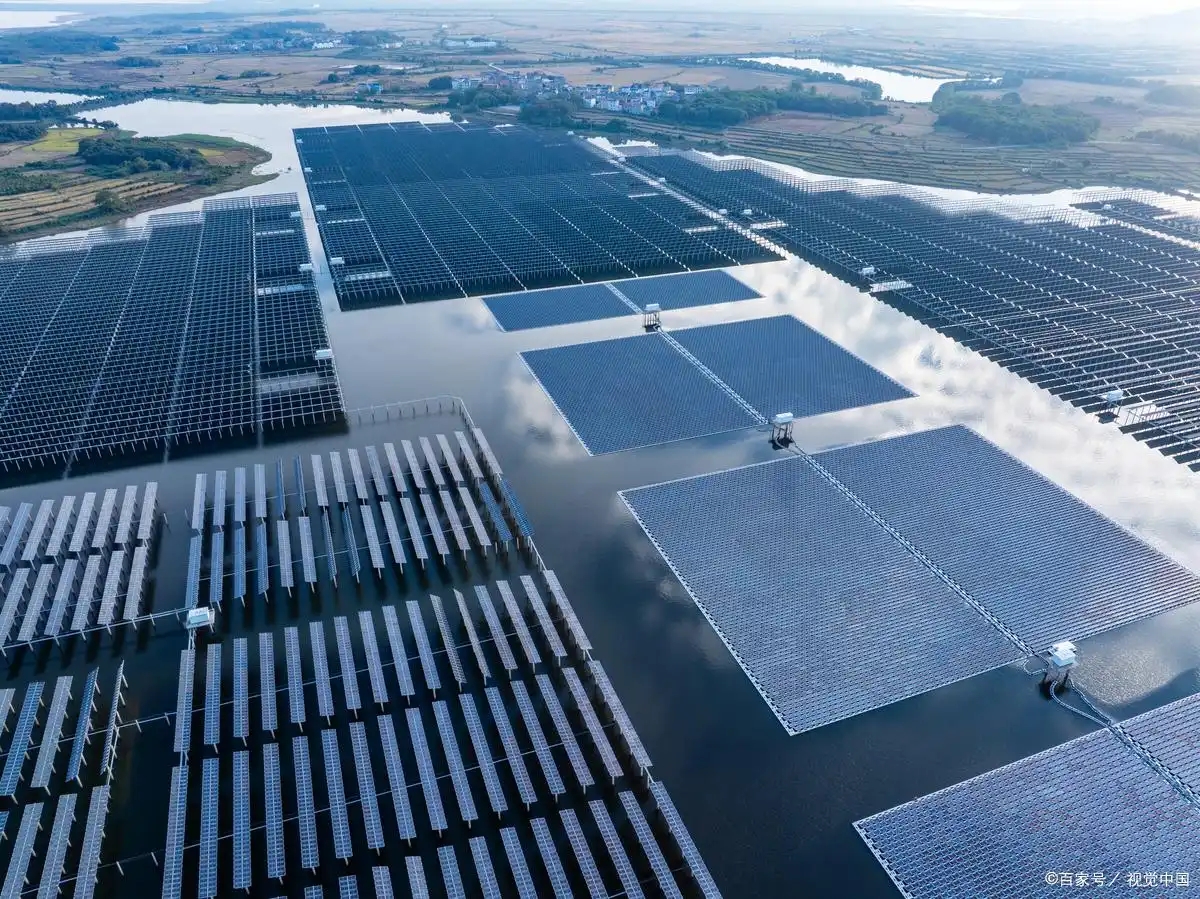

Како важна компонента на модерната зелена енергија, работата и одржувањето на фотоволтаичните централи се од клучно значење. Како клучна електрична опрема во фотоволтаичните централи, комбинираната кутија е од најголема важност во секојдневното работење и одржување.

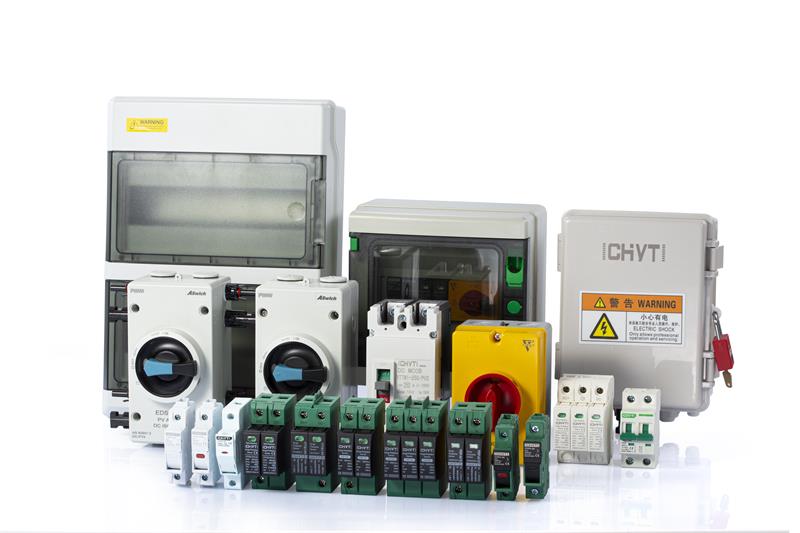

Основни функции и структура на PV комбинирана кутија

Главната функција на фотонапонската комбинирана кутија е да собира еднонасочна електрична енергија од повеќе фотоволтаични жици и безбедно да ја пренесе до следните дистрибутивни кабинети или инвертери со еднонасочна струја преку заштитни уреди како што се прекинувачи и громови. Неговата структура обично вклучува кутија за обвивка, влезен терминал за еднонасочна струја, заштита од гром, прекинувач за еднонасочна струја, единица за следење и терминали за жици.

Следното е шематски дијаграм на внатрешната структура на комбинираната кутија:

◆ Кутија школка:Изработен од нерѓосувачки челик или пластичен материјал, има добро запечатување, отпорност на корозија и дисипација на топлина. Нивото на заштита обично достигнува IP65, што може ефикасно да спречи влегување на прашина и влага.

◆ Влезен терминал за еднонасочна струја:Секоја комбинирана кутија има повеќе влезни порти, што одговараат на приемните струи од различни фотоволтаични жици. Секоја порта е опремена со MC4 конектори или посебни терминали за жици за лесно поврзување со низа.

◆ заштита од гром:Вградениот громобран, обично заштитник од пренапони (SPD) специјално дизајниран за фотоволтаици, се користи за да се спречи пренапон предизвикан од гром и да го заштити системот од оштетување од гром.

◆ DC прекинувач:Секој влезен терминал е опремен со DC прекинувач за заштита од прекумерна струја. Кога ќе се открие абнормална струја (како краток спој или преоптоварување), колото автоматски се исклучува за да се заштити безбедноста на фотоволтаичните модули и системи

◆ Терминали за жици:Терминалите за жици со јасни ознаки внатре се погодни за персоналот за одржување да ги проверува и решава проблемите.

Вообичаена анализа на дефекти и структура на PV комбинирана кутија

◆ Анализа на феноменот на често исклучување на прекинувачите

Следење на основната причина: Овој феномен може да се должи на поврзување со краток спој помеѓу жиците, физичко оштетување на фотоволтаичните модули, неправилна работа за време на жици или системот е подложен на оптоварувања надвор од неговиот дизајн опсег.

Водич за обработка: Првиот чекор е да се изолира погоденото влезно коло, а потоа да се користи мултиметар за прецизно мерење на напонот на отворено коло и струјата на краток спој на соодветната фотонапонска низа за прецизно лоцирање на абнормалната компонента. Доколку не се најдат очигледни проблеми при првичната проверка, потребно е внимателно да се проверат каблите за поврзување за да се потврди дали оштетувањето на изолацијата е предизвикано од стареење, абење или надворешни фактори, што може да доведе до дефекти во заземјувањето. Конечно, евалуацијата на самиот прекинувач, вклучително и дали неговата номинална струја, напон и други параметри одговараат на системските барања, не може да се игнорира. Доколку е потребно, треба да се изврши замена за да се обезбеди стабилна работа на системот.

◆ Стратегии за одговор при неуспех на громобран

Причина за неуспех: Како клучна опрема за заштита на системот од удари од гром и пренапон, громобрани често откажуваат поради директни удари од гром или внатрешен пренапон на системот.

Процес: Редовното проверување на статусот на индикаторскиот прозорец или LED светлото на громобран е ефикасно средство за спречување на дефект. Штом прозорецот на индикаторот ќе стане црвено или ќе го изгуби екранот, тоа покажува дека громобранот е оштетен и треба веднаш да се замени за да се избегнат потенцијални безбедносни ризици.

◆ Решение за проблемот со висока внатрешна температура во кутијата за комбинирање

Анализа на причините: Внатрешната температура на кутијата за комбинирање е превисока, обично поради туѓи предмети што ги блокираат дупките за дисипација на топлина, прекумерна акумулација на прашина во кутијата или прегревање на грејните елементи предизвикано од прекумерна струја.

Решение: Прво, потребно е да се исчистат отворите за вентилација и дисипација на топлина на кутијата за комбинирање за да се обезбеди непречена циркулација на воздухот. Во исто време, проверете и отстранете ја прашината во кутијата за да ја намалите топлинската отпорност. Ако проблемот не е фундаментално решен, може да се размисли да се додаде вентилатор за ладење или да се оптимизира дизајнот на изолацијата на кутијата за да се намали влијанието на надворешното опкружување врз температурата во кутијата. Дополнително, неопходно е да се следи изворот на прекумерна струја и да се прилагодат или поправат поврзаните компоненти за да се осигура дека струјата на системот е во безбеден опсег.

◆ Ракување со проблемот со прегревање на спојниците на кабелот

Анализа на причината: Прегревањето на спојниците на кабелот главно се должи на лошиот контакт, што ја зголемува отпорноста на контактот и создава голема количина на топлина.

Предлог за ракување: Користете инфрацрвена термална слика за редовно следење на температурата на спојниците на кабелот внатре и надвор од кутијата на комбинирачот. Откако ќе се пронајдат ненормални високи температурни точки, соодветните кола треба веднаш да се отсечат за да се спречат несреќи од пожар. Во исто време, проверете ја состојбата на прицврстување на прегреаниот спој и доколку е потребно, преправете го спојот или заменете ги оштетените делови за да обезбедите добар контакт и спроводливост на спојницата.

Структура за спречување и одржување на дефекти за PV комбинирана кутија

◆ Редовен план за инспекција

Развијте детален план за инспекција, вклучувајќи проверки за електрична безбедност, чистење и одржување, тестирање на перформанси итн., за да се осигурате дека сите аспекти се извршуваат според планот.

◆ Приспособување на еколошката приспособливост

Треба да се преземат соодветни мерки за различни климатски услови, како што се зајакнување на мерките за отпорност на влага и дисипација на топлина во области со високи температури и дождови, зголемување на фреквенцијата на чистење во области со големи песочни бури и намалување на опструкцијата и абењето.

◆ Управување со резервни делови и инвентар

Одржувајте го потребниот инвентар на резервни делови, особено ранливите делови како што се прекинувачи, громобрани, конектори итн., за да се обезбеди брза замена во случај на дефект и да се намали времето на застој

◆ Техничка обука и размена

Организирајте го тимот за работа и одржување да учествува во професионална обука, споделете ги најновите технологии за работење и одржување и случаи на дефекти и подобрување на целокупното ниво на вештина и способностите за одговор при итни случаи на тимот.

◆ Редовна проверка и чистење

Се препорачува да се чисти надворешноста на кутијата за комбинирање на секои три месеци до шест месеци за да се отстрани прашината и нечистотијата и да се одржуваат непречени дупките за дисипација на топлина; Во исто време, проверете го запечатувањето на кутијата за да се осигурате дека нема инфилтрација на водена пареа.

◆ Тестирање на електрични перформанси

Најмалку еднаш годишно, спроведувајте сеопфатен тест за електрични перформанси, вклучително мерење на напонот и струјата на секое влезно коло за да се уверите дека се нормални, проверка на работниот статус на прекинувачите и громобрани и обезбедување стабилност на приклучоците на комуникацискиот модул.

◆ Заштита од гром и потврда за заземјување

Редовно проверувајте ја ефективноста на системот за заштита од гром, проверувајте го статусот на одводникот на гром и спроведувајте тестирање за заштита од гром доколку е потребно; Во исто време, проверете дали континуитетот на заземјувањето и отпорот на заземјување на кутијата за комбинирање ги исполнуваат барањата.
